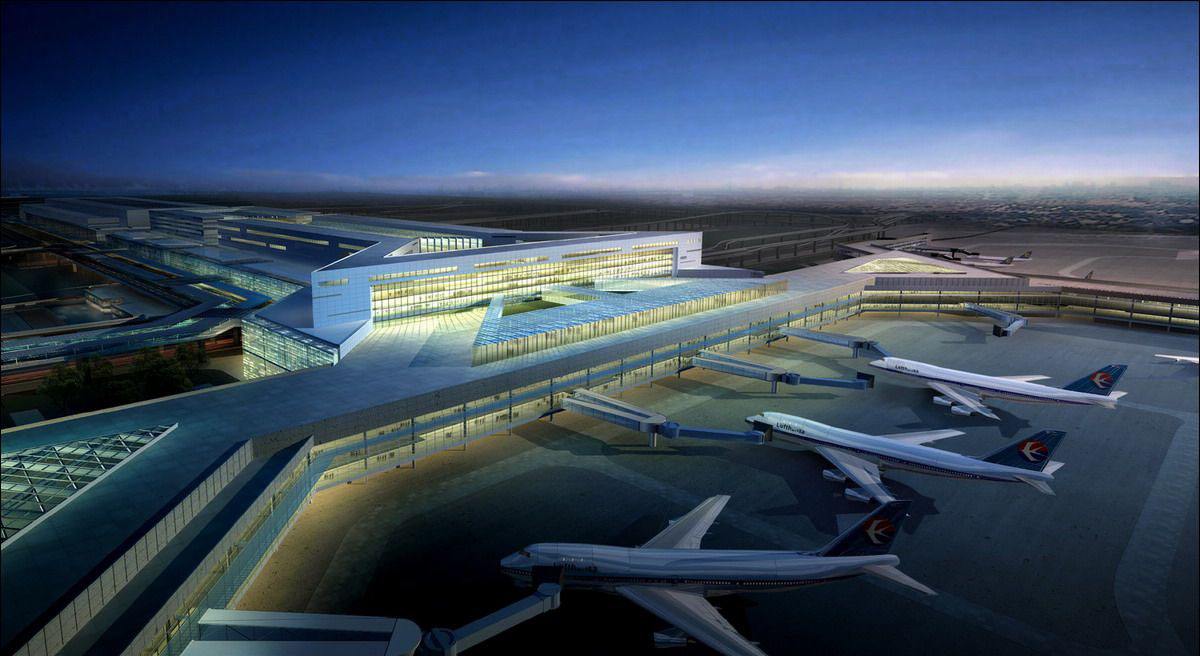

      上海虹橋國際機場














	背景概況




	上海虹橋國際機場始建于1921年，于1950年重建；1971年由軍民合用改為民航專用；2010年啟用2號航站樓及第二跑道；2014年底啟動1號航站樓改造及東交通中心工程。據2017年9月綜合信息顯示，上海虹橋國際機場建筑面積51萬平方米；航站樓面積44.46萬平方米，擁有跑道兩條，分別長3400米、3300米；停機坪約48.6萬平米，共有89個機位。










	具體需求




	1、 上海虹橋國際機場作為中國三大門戶復合樞紐之一，其客流量很大大，擁有完善的客戶服務平臺，各類平臺的運行需要穩定的電力供應，現有低壓配電系統內部裝設的防雷擊電磁脈沖措施已嚴重老化；




	2、整個機場分布著一定數量的視頻監控及攝像裝置，部分直接暴露在直擊雷雷擊范圍內，其信號傳輸線路未采取相應的屏蔽措施。










	設計方案










					編號






					產品名稱






					型號






					安裝位置










					1






					電源一級電涌保護器






					TPS B50 Pro 4P






					總配電機房電源（1組）










					2






					電源二級電涌保護器






					TPS C40 4P






					各分配電電源柜（6組）










					3






					電源三級電涌保護器






					TPS D10 JF






					用電設備前端（12組）










					4






					機房等電位






					銅排、銅帶






					機房靜電地板下










					5






					信號線電涌保護器






					TCS-CoaxB-TV/S






					室外攝像頭
















	實施效果評估




	上海虹橋國際機場內部供配電系統加裝適配的電涌保護器之后，未發生因雷擊電磁脈沖引發的安全事故，數據網絡機房內等電位連接措施完善，未出現較高的電位差，設備運行正常，其室外的監控攝像系統通過信號線路防浪涌屏蔽處理之后，雷雨天氣信號傳輸正常，未受其影響，運行正常。
