產品相關型號

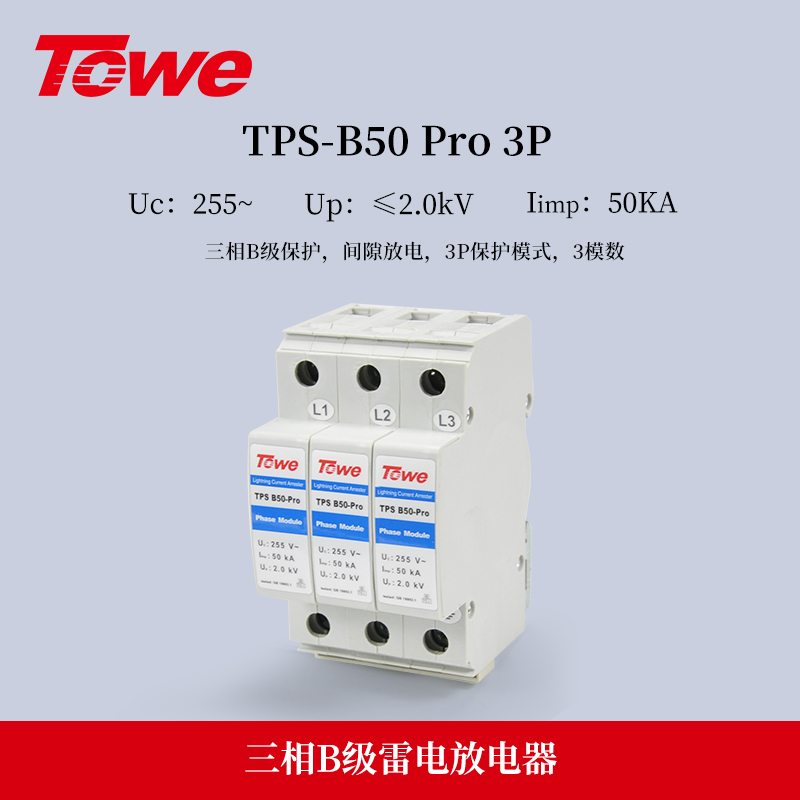

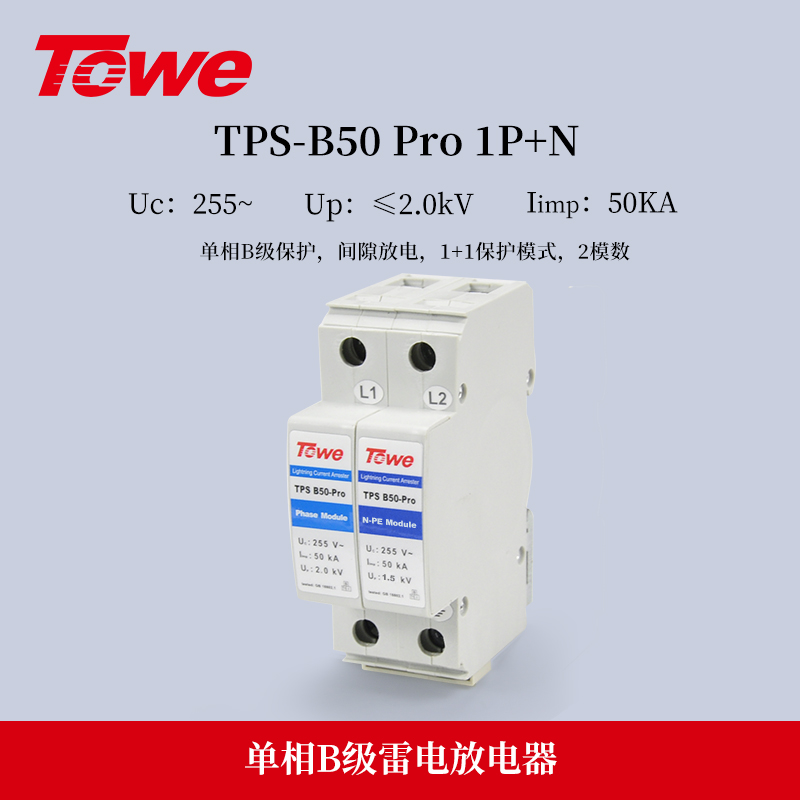

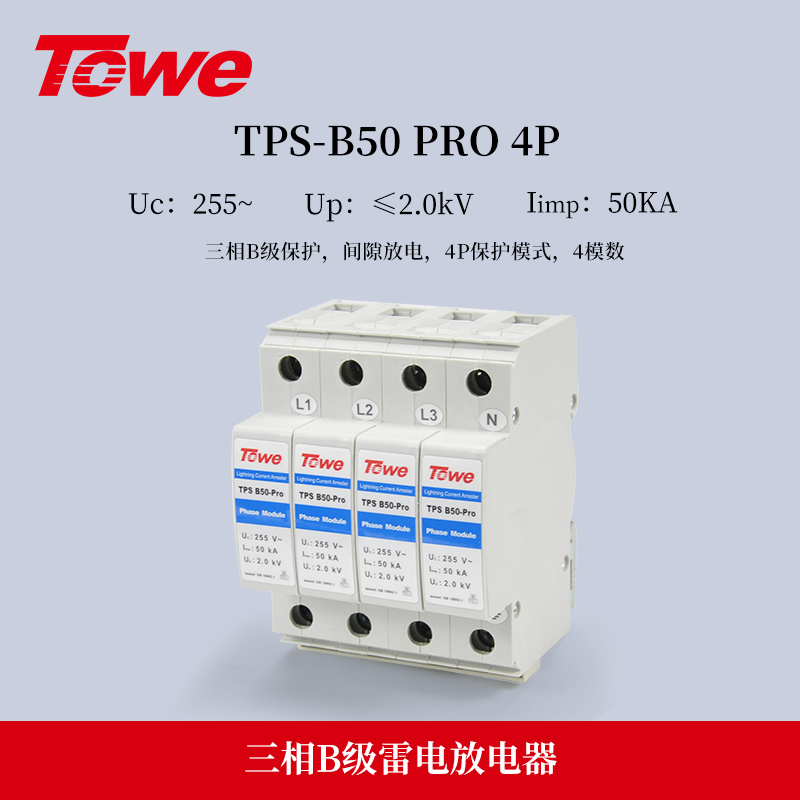

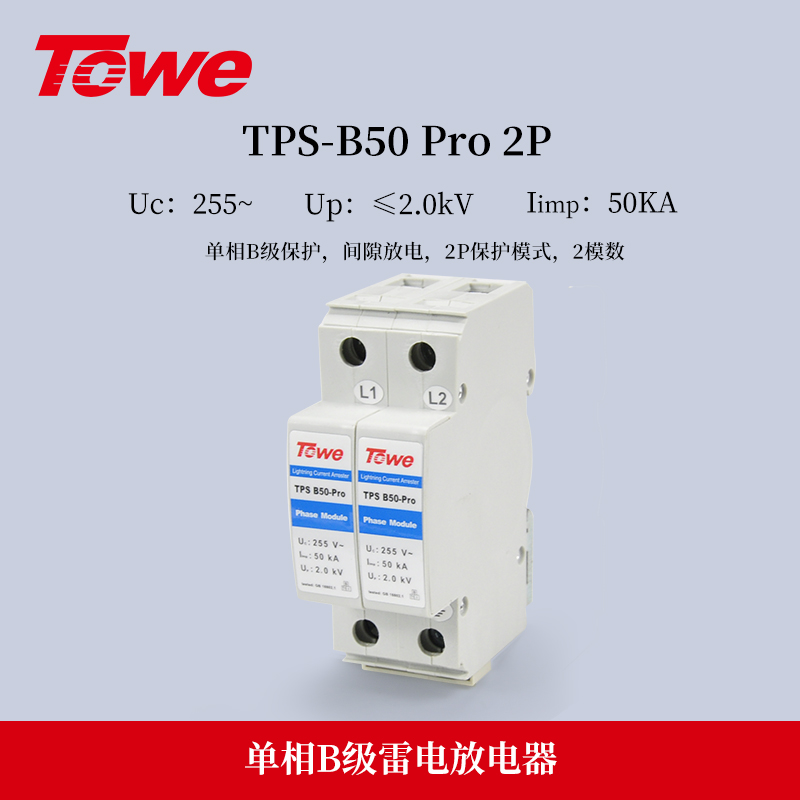

TPS B50-Pro 4P/TPS B50-Pro 3P+N/TPS B50-Pro 3P/TPS B50-Pro 2P/TPS B50-Pro 1P+N/TPS B50-PRO/TPS B50-PRO NPE
產品特點:
◎ 產品體積小，只占一個標準模數的安裝寬度
◎ 模塊化，標準35mm導軌安裝，方便安裝與維護
◎ 吸收能量大（每線50kA，10/350us）、輸出殘壓低、響應時間快、續流小
◎ 放電間隙用耐電弧燒蝕性能優異的特殊合金材料精密 制成，使用壽命長
◎ 采用特殊的全密封結構，放電時無火花外泄
TPS B50-PRO密閉式雷電放電器，是一種單極、電壓開關型高能電涌保護器。產品體積小，電涌泄放能力大，電壓保護水平低，響應速度快，續流小。內部采用精巧的放電間隙密閉結構，最大程度減少了放電火花的噴射和環境對放電間隙的污損。放電間隙用耐電弧燒蝕性能優異的特殊合金材料精密制成，當間隙電壓不超過最大持續運行電壓時，由于電氣間隙的作用，電極間呈高阻狀態；當電壓超過點火電壓時，間隙被擊穿，出現弧光放電，電涌能量釋放；同時，熄弧板將放電電弧撞碎，降低續流；續流完全切斷后，放電間隙又恢復到高阻狀態。

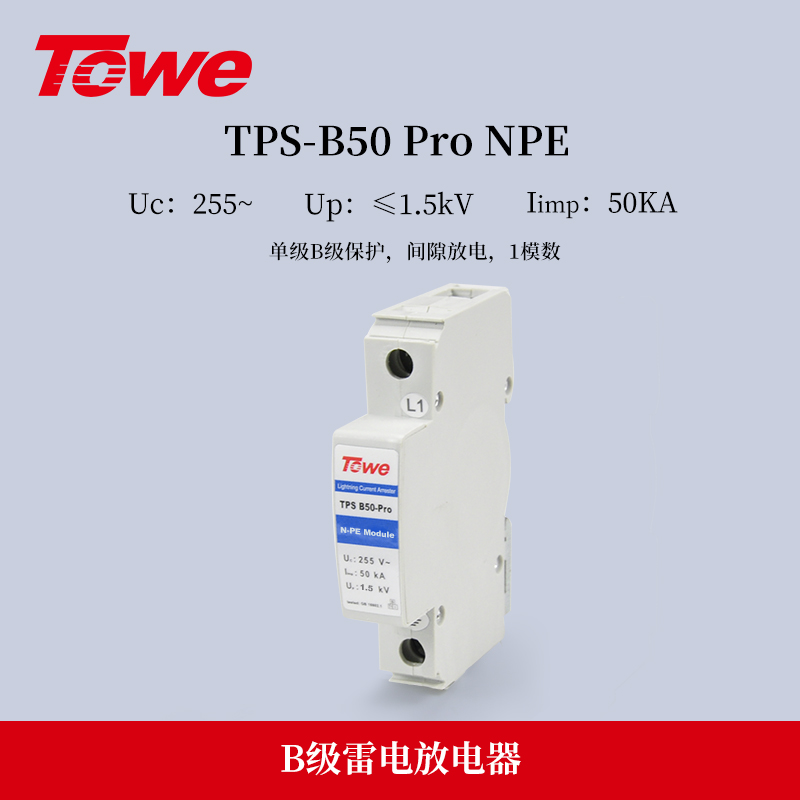

? ? ??TPS B50-PRO NPE密閉式雷電放電器，是為配合TPS B50-PRO構建TT/TN供電系統“３＋１”和“１＋１”線路保護方式而特別設計的，專門用于中性線N和保護線PE之間的等電位連接。
火花間隙結構圖

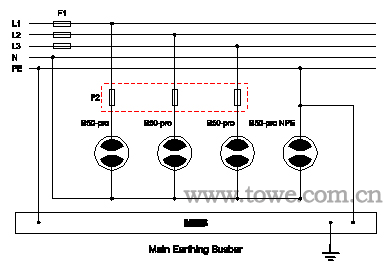

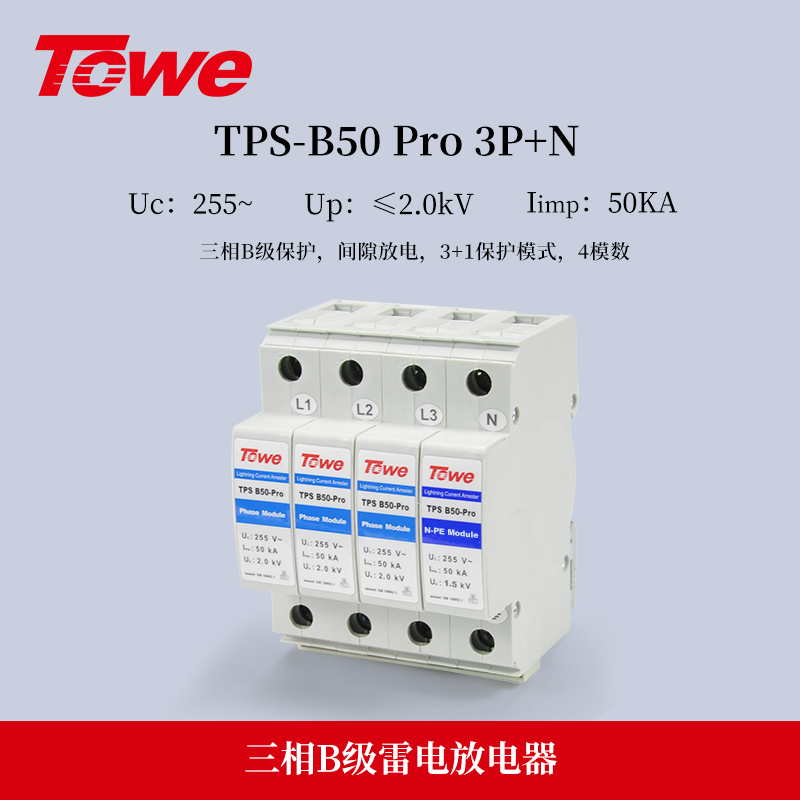

? ?TPS B50-PRO 3P+N原理圖?? ?

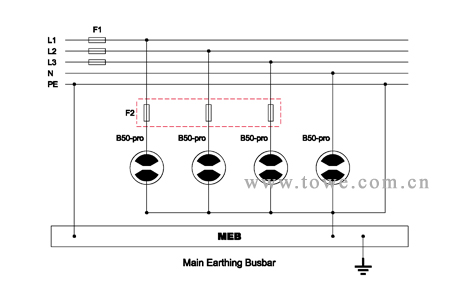

???TPS B50-PRO 4P原理圖

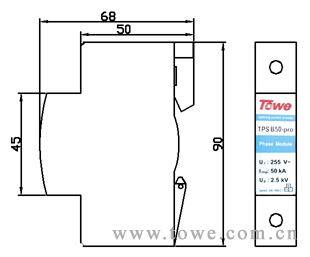

產品外形尺寸圖

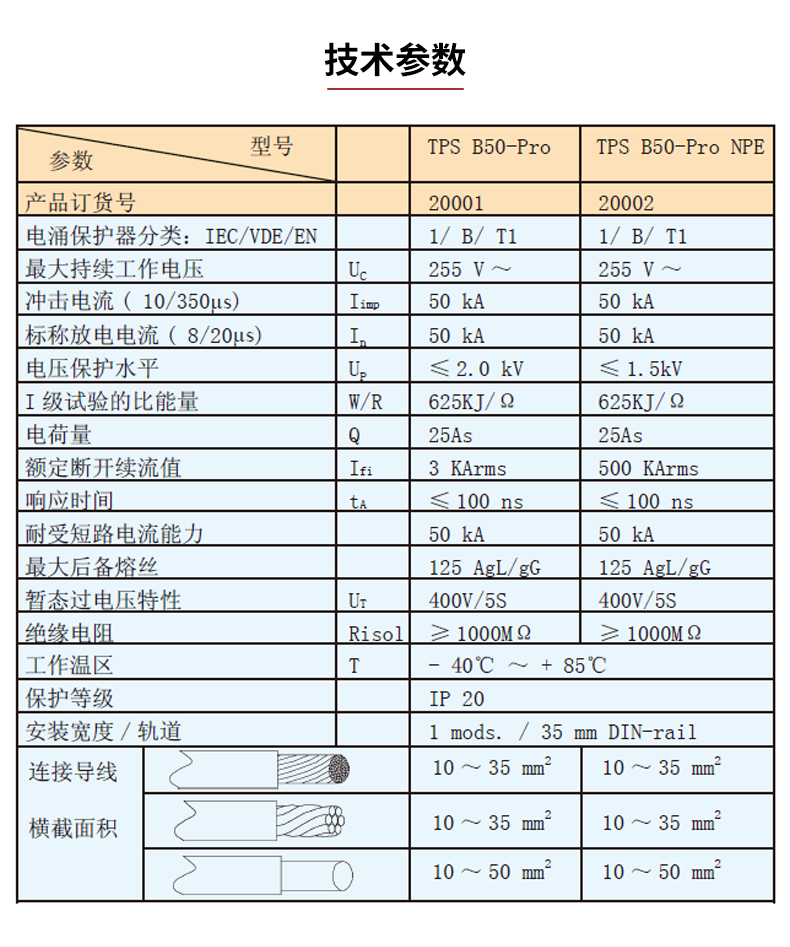

產品技術參數
產品應用
TPS B50-PRO密閉式雷電放電器，專為保護低壓電氣裝置免受直接雷擊和電涌鋮害而設計的，可作為I級（B級）電涌保護器，安裝在220/380V低壓供電系統的電網進線處或總配電盤中，用于LPZ0Ａ與LPZ1區界面的相線L、中性線N與保護線PE之間以及相線L與中性線N之間的等電位連接，對TT、IT、TN－S、TN－C和TN－C－S供電系統提供雷擊或電涌過電壓保護。金屬間隙放電、帶火花密閉功能的第一級（B級）電源系統電涌保護器。可安裝于LPZ0Ａ與LPZ1區界面，是一種單極、電壓開關型高能雷電放電器。產品體積小，電涌泄放能力大（單片Iimp50kA），電壓保護水平低（最低小于2.0kV），響應速度快，續流小。
產品安裝
電源相線（L）、零線（N）分別接入電涌保護器相應接線端子，保證牢固及可靠，將電涌保護器接地端與地線作良好電氣連接。產品維護
產品無需特別的日常維護，應定期檢查電涌保護器的工作情況，如雷電放電器電極間的絕緣電阻阻值低于2MΩ時或其前端空開、熔斷器跳開時，應及時維護或更換模塊。
