產品介紹

產品相關型號

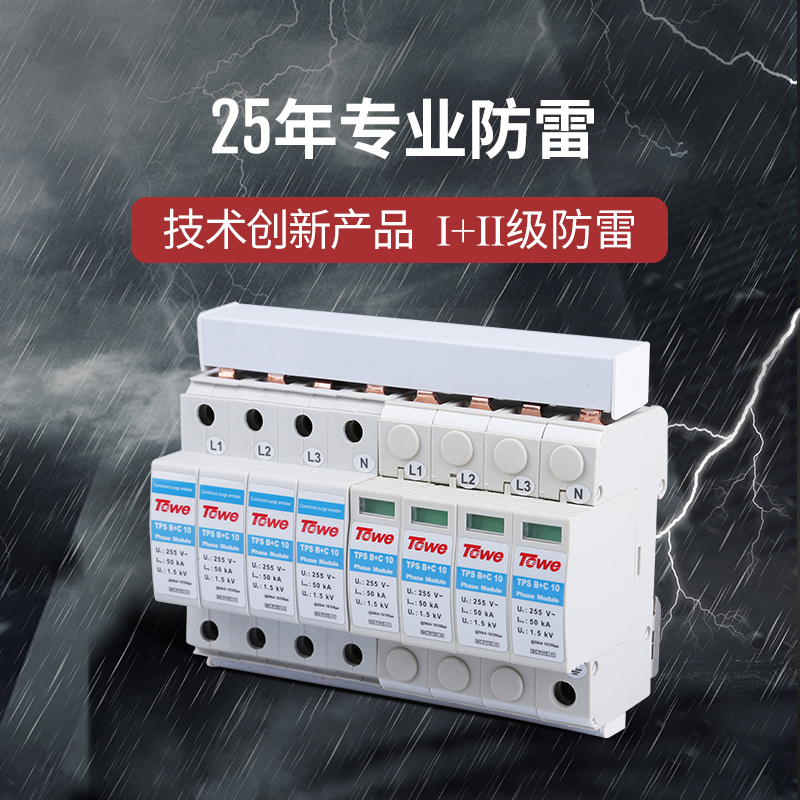

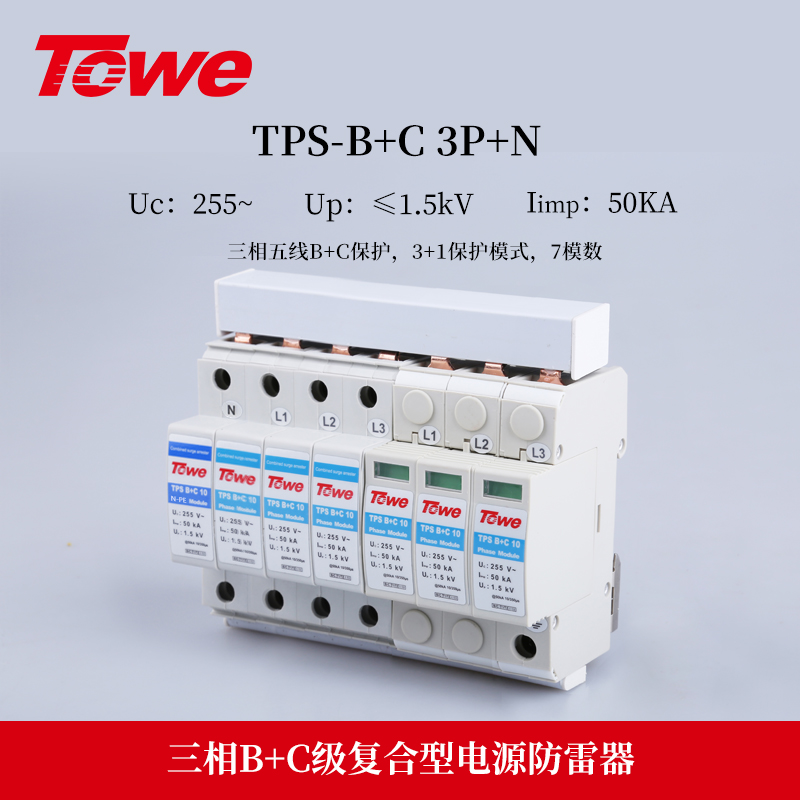

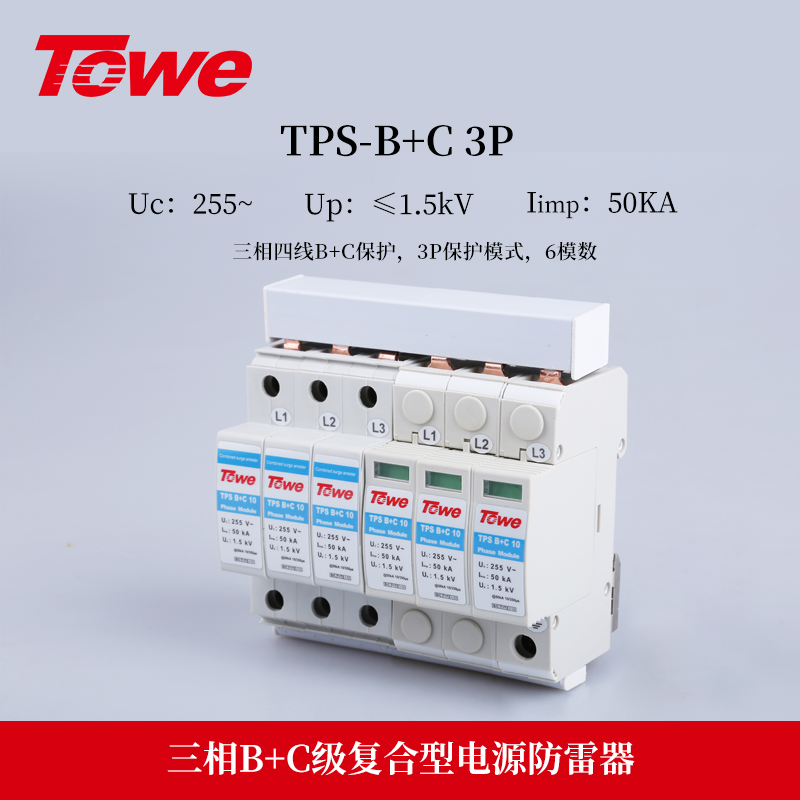

? ? ? TPS B+C/10 4P,TPS B+C/10 3P TPS B+C/10 3P+N,TPS B+C/10 2P TPS B+C/10 1P+N

產品特點：

? ? ? ◎ 吸收能量大（50kA,10/350μs）、輸出殘壓低、響應時間快
? ? ? ◎ 主動能量控制保證I級、II級模塊的能量協調

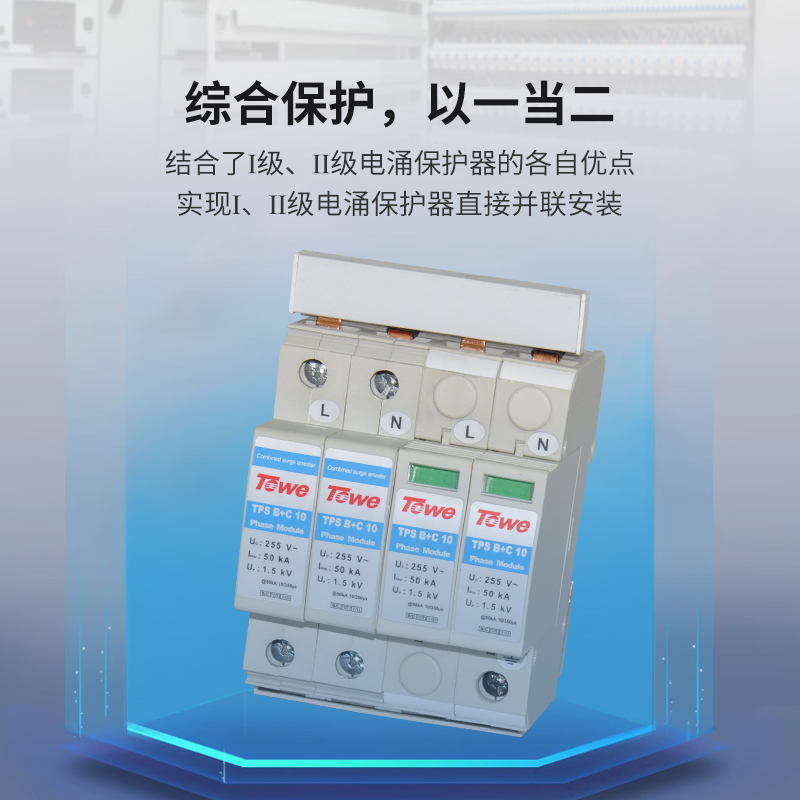

? ? ? ◎ 提供綜合保護，結合了I級、II級電涌保護器的各自優點
? ? ? ◎ 模塊化，標準35mm導軌安裝，方便安裝與維護

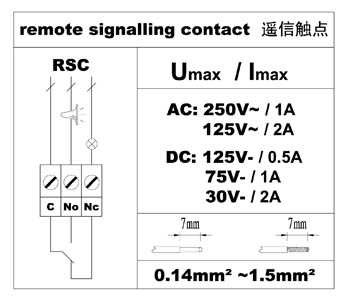

? ? ? ◎ 模塊帶有劣化指示，并可附加遙信報警

產品劣化指示

產品原理：

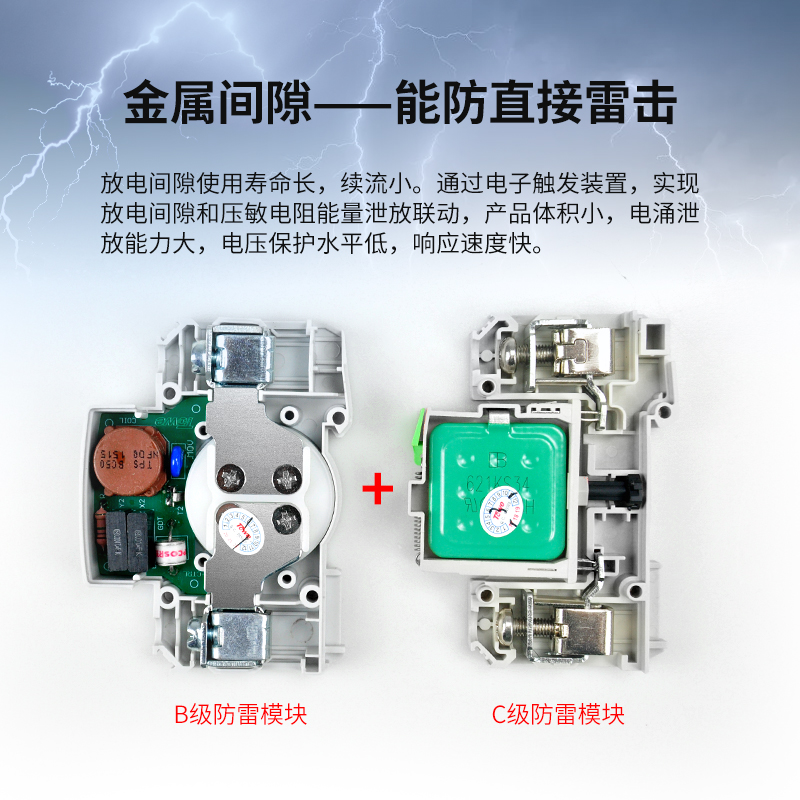

? ? ? 雷電放電器的放電間隙用抗電弧燒蝕性能優異的合金材料精密制成，并可通過電子觸發裝置控制觸發電壓。有適當箝位電壓的II級（C級）電涌保護器（壓敏電阻型），在泄放電涌過程中箝位電壓達到設定值時，與其直接并聯的放電間隙將被觸發放電，大量的電涌能量通過放電間隙泄放，從而轉移、減輕了壓敏電阻上的負荷，放電間隙和壓敏電阻能量泄放，實現了I級（B級）與II級（C級）電涌保護器的能量匹配。這種組合防護技術，其既具有C類SPD的響應速度和低保護電平，同時又具有B類保護器的能量級別。

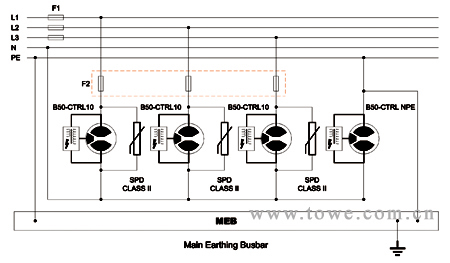

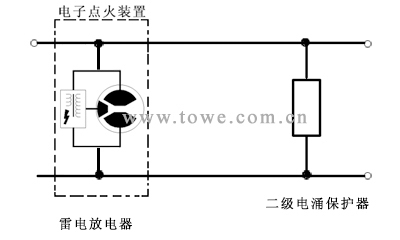

TPS B+C復合型電源電涌保護器原理圖

TPS B+C 3P+N原理圖

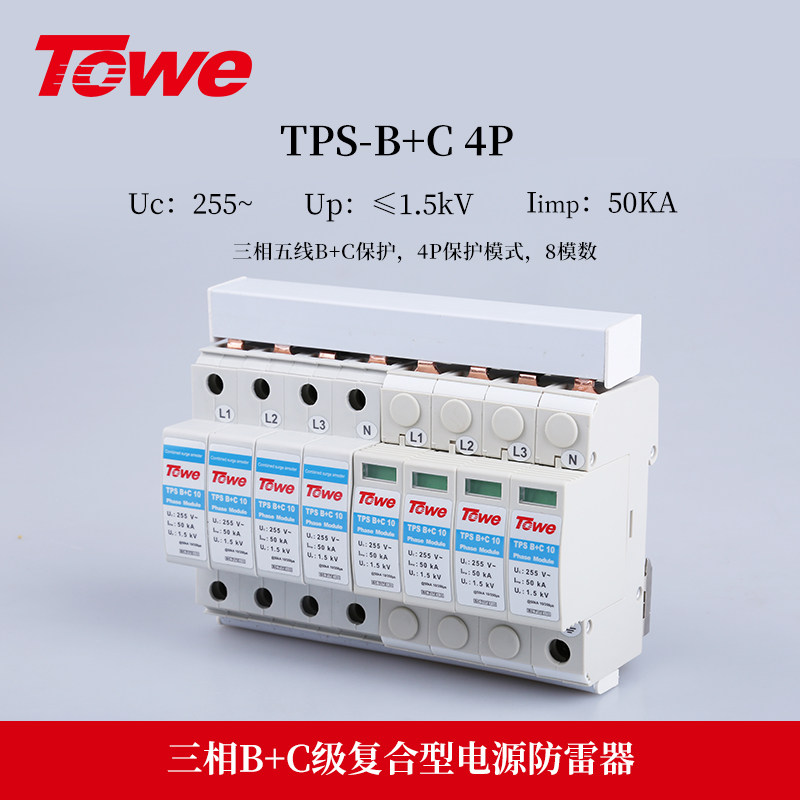

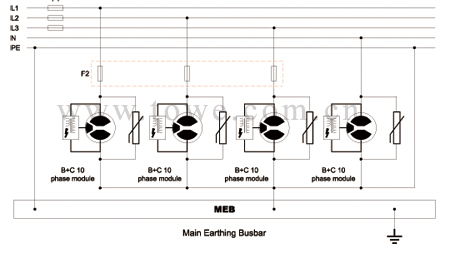

TPS B+C 4P原理圖

產品參數

產品外形尺寸圖

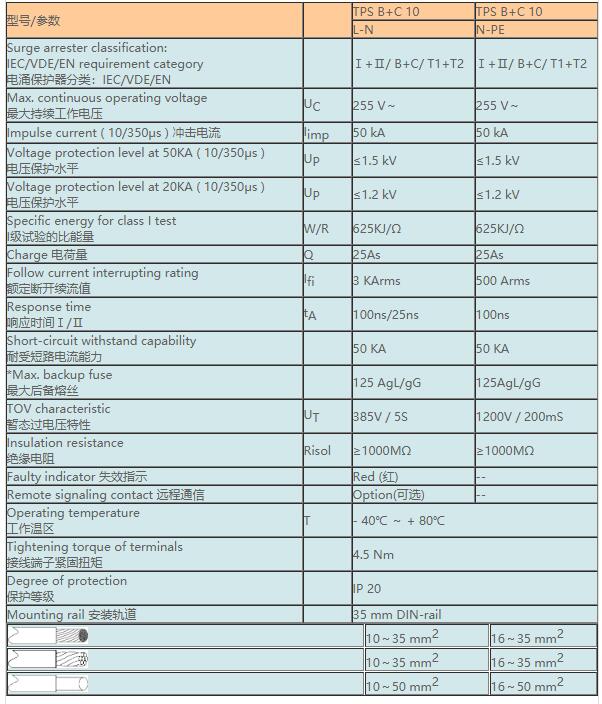

產品技術參數

產品應用與維護

產品應用

? ? 適用于LPZ0A與LPZ2防雷分區界面，并安裝于主配電系統。它實現了一、二級電源電涌保護器的直接并聯安裝而無需使用退耦電感，大大節省了因安裝退耦電感而導致的復雜接線和安裝空間，尤其適合一、二級保護器級間無法滿足10米安裝距離的情況，如各類通信基站（機房)計算機機房、獨立調度中心等低壓配電總進線端的兩級（B+C)電涌保護；可適用于單項、三相，TN、TT、IT等多種制式。TPS B+C/10 3P+N和TPS B+C/10 1P+N，是為構建TT/TN供電系統“3+1”和“1+1”線路保護方式而特別設計的。集成B級、C級兩級保護的復合型電源系統電涌保護器。適用于LPZ0A-LPZ2防雷分區界面，并安裝于主配電系統。安裝一組產品實現了一、二級電源電涌保護而無需使用退耦電感，尤其適合一、二級保護器級間無法滿足10米安裝距離的情況。

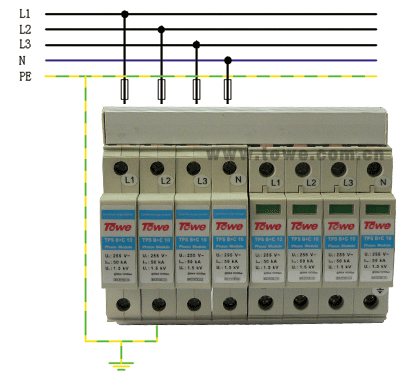

TPS B+C 4P接線圖

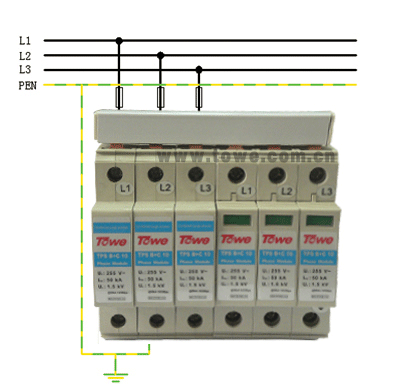

TPS B+C 3P接線圖

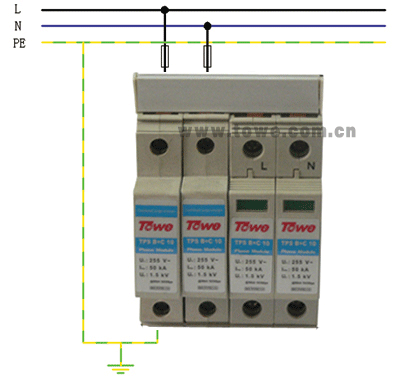

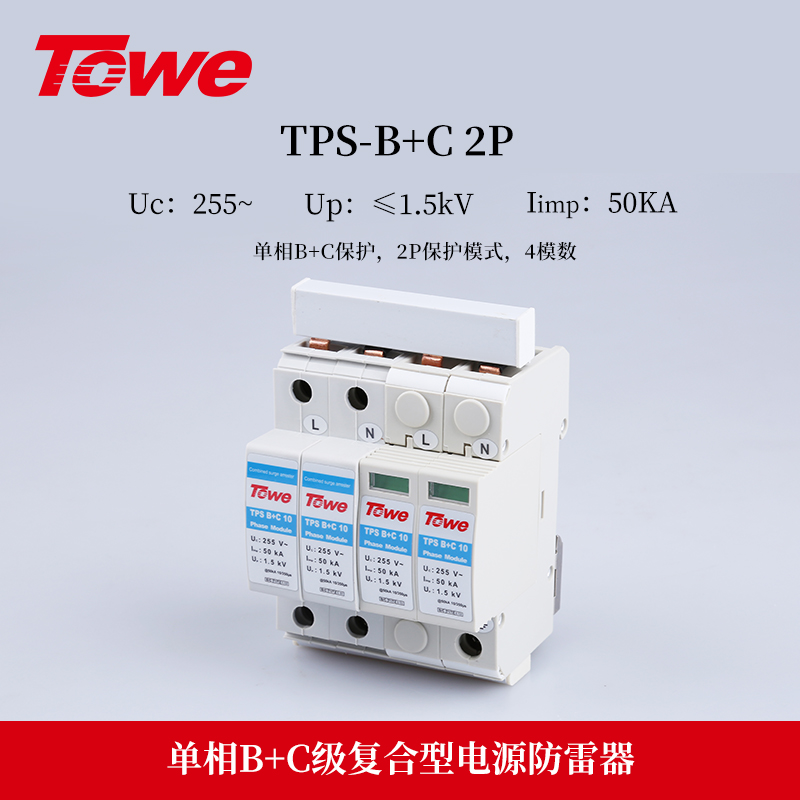

TPS B+C 2P接線圖?
