產品介紹
產品相關型號

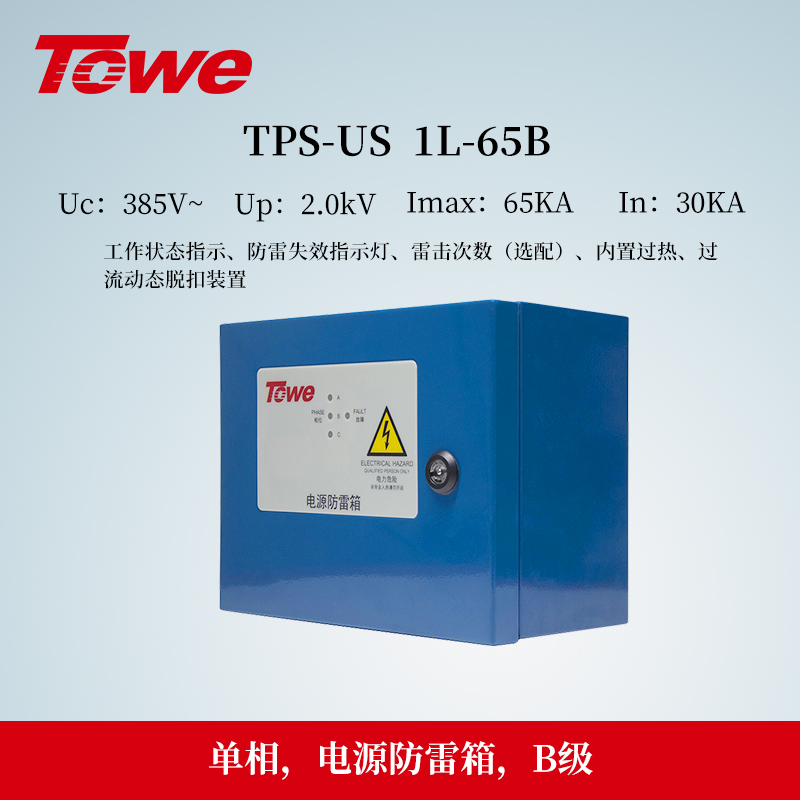

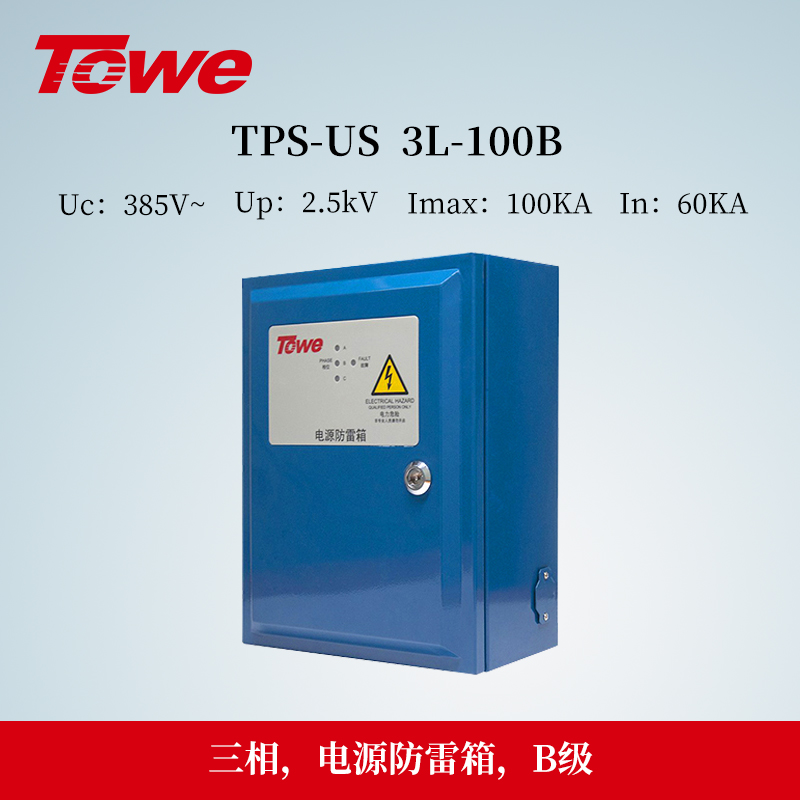

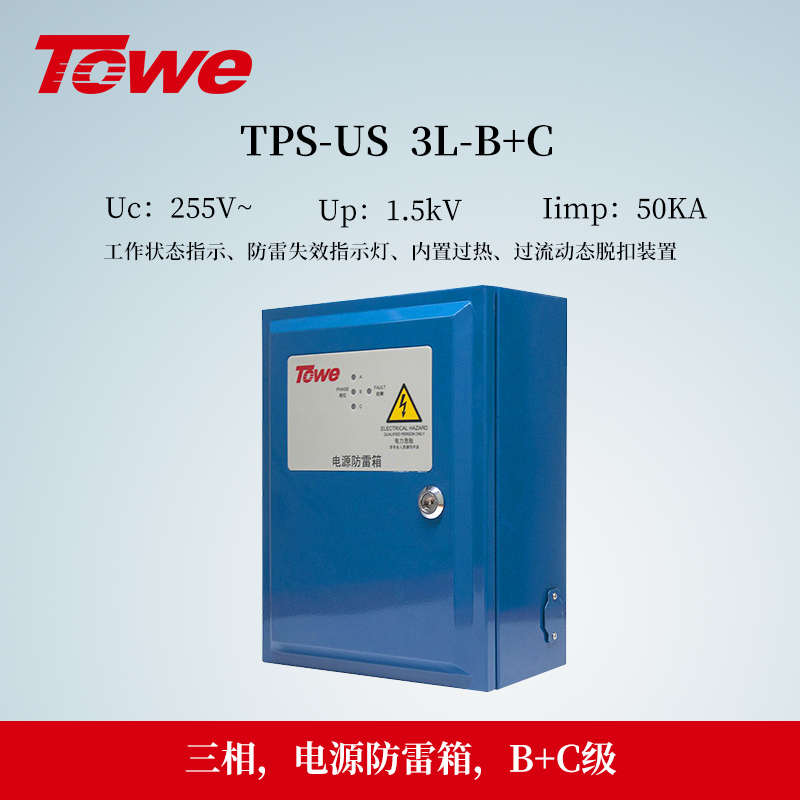

TPS-US/3L-B+C,TPS-US/1L-B+C；TPS-US/3L-50B,TPS-US/1L-50B；TPS-US/3L-160B,TPS-US/1L-160B；TPS-US/3L-120B,TPS-US/1L-120B；TPS-US/3L-100B,TPS-US/1L-100B；TPS-US/3L-80B,TPS-US/1L-80B；TPS-US/3L-65B,TPS-US/1L-65B；TPS-US/3L-40C,TPS-US/1L-40C；TPS-US/3L-20D,TPS-US/1L-20D
TPS-US 適用型電源防雷箱是根據《建筑物電子信息系統技術規范》GB50343-2004和《建筑物防雷設計規范》GB50057-2010以及IEC-1312-1與VDE0675相關理論，并結合大量防雷工程設計和施工經驗而設計的。產品內置先進、高可靠性的防雷元件，并采用實時監控技術，及時將箱體內防雷模塊的工作狀態轉換成電信號。當雷電保護線路過載時，防雷模塊及箱體內的斷路器會自動將失效的防雷模塊從主電路上斷開，防雷模塊上用于監視工作狀態的現實窗口顏色同事變?yōu)榧t色。本產品結構科學、美觀，安裝維護方便，運行安全可靠，可用于裝有外部避雷裝置（如避雷針、引下線、地網、外部屏蔽）的建筑物內，對電源系統進行感應雷擊防護，防止雷電感應引起的設備損壞、失火、爆炸、人身傷亡等危害。
TPS-US適用型電源防雷箱，型號全，品種多，可最大限度地為客戶提供多種選擇、滿足客戶的各種需求。本系列產品由TPS-US/3L…三相系列電源防雷箱和TPS-US/1L…單相系列電源防雷箱兩組子系列產品構成。三相系列電源防雷箱的防雷保護模式采用4P結構；單相系列電源防雷箱的防雷保護模式采用2P結構。也可根據客戶要求，對三相系列產品采用3P+N結構或?qū)蜗嘞盗胁捎?P+N結構的防雷保護模式。

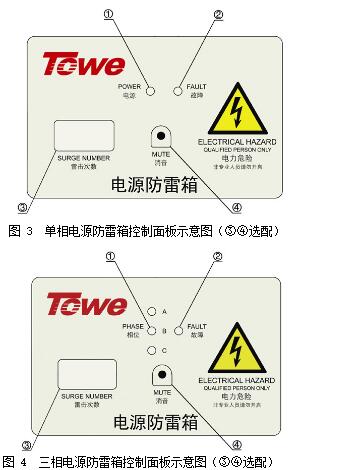

功能面板
控制面板操作按鈕和顯示窗口功能說明：
①電源顯示（三相電源顯示相位A、B、C來電狀態）
②防雷故障LED發光警示
③雷擊次數顯示窗口（選配）
④雷擊故障蜂鳴報警消音鍵（選配）
電源防雷箱命名方式
TPS-US/X1-X2 X3 ? ?TOWE適用電源防雷箱
說明：?
TPS：TOWE系列電源電涌保護器
US： 適用電源防雷箱
X1： 3L表示三相，防雷模塊為3P+N(標配)，可選配4P或3P
? ? ? ? 1L表示單相，防雷模塊為1P+N(標配)，可選配2P
X2: ? ?每線最大通流量Imax，在產品詳細說明區分10/350 和8/20
X3： 防雷等級，B+C為復合第一、二級保護
? ? ? ? ?B-對應國標第一級（CLASS I）
? ? ? ? ?C-對應國標第二級（CLASS II）
? ? ? ? ?D-對應國標第三級（CLASS III）
注：其他特殊產品可接受定制。
產品應用與維護
產品應用
TPS-US適用型電源防雷箱通常安裝于建筑物、機房、基站的電源總配電盤入口處或分配電盤中。安裝時，應依據連接導線最短原則，即防雷箱與被保護線路連接點的連線長度L1和防雷箱接地地線長度L2盡可能短，并綜合考慮安裝、維護的方便性，確定具體安裝位置。
產品安裝

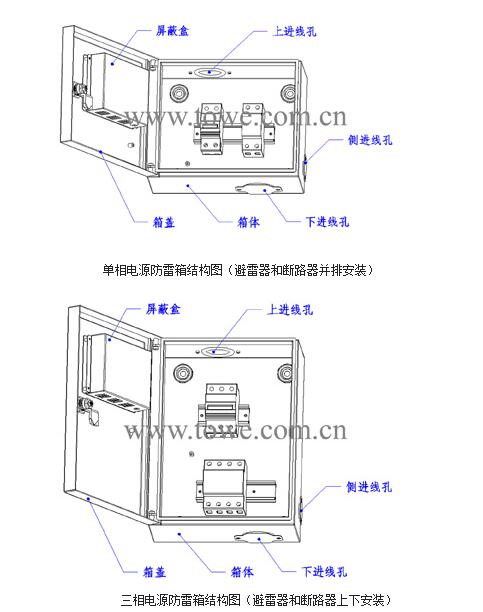

TPS-US適用型電源防雷箱上下各有一個ф42MM的大進線孔，右側下方還有一個ф16MM的小進線孔。可根據安裝現場情況，決定進線方式，以滿足連接導線最短原則。不用的進線孔要用蓋板封好。防雷箱安裝固定并完成電氣接線后，合上箱內的空氣開關，同時檢測防雷箱是否工作正常。
電源防雷箱在安裝時的電氣連接應注意以下事項：
*確保防雷箱接地被接至用戶設備的接地系統；
*對于TN電網,PEN線與防雷箱接地線必須接在一起(等電位連接帶)；
*供電部門的PEN線不能作為接地極；
*如果配電系統的PE或PEN母線作為接地連接點，則該母線必須通過一條單獨接地線，接至用戶設備的接地系統。
*箱內各端子均有明顯標識，特別要注意N與PE不要接錯。
產品維護
TPS-US適用型電源防雷箱，必須由具備相關雷電防護資質的專業人士根據安裝點的實際情況和要求進行選型和安裝。安裝后還要定期對防雷箱巡檢，注意檢查防雷箱接地是否良好，防雷模塊有無松動、劣化和損壞以及各導線連接有無松動，發現異常情況及時進行更換維護，保障防雷箱的正常工作。
