經典回顧丨同為科技（TOWE）在2008年奧運場館防雷建設中都做了什么？

針對大型體育賽事場館防雷建設工作非常重要，這是因為大型體育賽事通常吸引了大量的觀眾和運動員聚集，一旦場館遭受雷擊，可能會造成嚴重的傷亡和財產損失。如今，大型體育賽事的場館都會配備防雷設施，如建筑物避雷針、接閃器、接地網等，來保護場館內的人員和設備免受雷擊的影響。此外，還需要合理設置雷暴預警系統和應急預案，及時采取有效措施應對突發情況。

同為科技（TOWE)具有22年專業防雷設計與施工經驗，獲得中國氣象局頒發的專業設計、施工甲級資質，有一批從事雷電防護設計與施工的專業團隊。在雷電防護工程設計、施工中積累了豐富的經驗，特別在計算機信息系統雷擊電磁脈沖防護方面具有獨到的見解，先后完成了上萬個項目，涉及軍工、電力、電信、金融、政府、教育、衛生等國計民生所有行業。

最值得一提的是，在2008年北京奧運會場館建設中，有數萬套同為科技（TOWE）防雷產品被成功應用，見證了歷史，得到防雷檢測部門和廣大群眾的高度認可。現在，讓我們搭乘“時光機”，一起來看看同為科技（TOWE）在2008年奧運場館防雷建設中具體做了哪些保障工作。

第29屆奧運會北京賽區有31個競賽場館、18個非競賽場館和45個訓練場館共計94個奧運場館、58個周界、108套指揮系統，重要機房以及各比賽場館大量使用用電設備、微電子信息設備，對各項賽事的正常運行擔負著重要的任務，而8、9月份又是雷雨多發季節，各類用電設備因雷擊破壞的可能性大大增加，因此需要一套完善的雷電防護措施。同為科技（TOWE）在北京奧運會期間承擔的防雷建設任務可分為安保系統防雷和場館建設防雷兩部分。

一、安保系統雷電防護

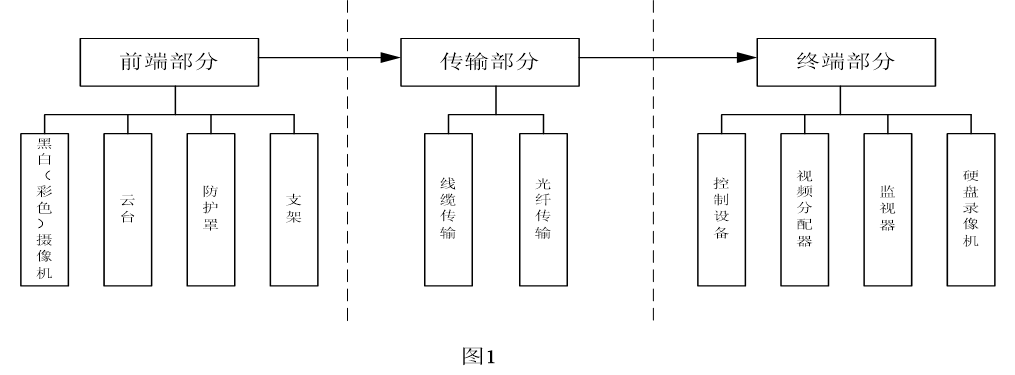

2008年北京奧運會的安防監控系統主要由以下三部分組成：前端部分、傳輸部分和終端部分，具體構成如下圖：

1.直擊雷防護

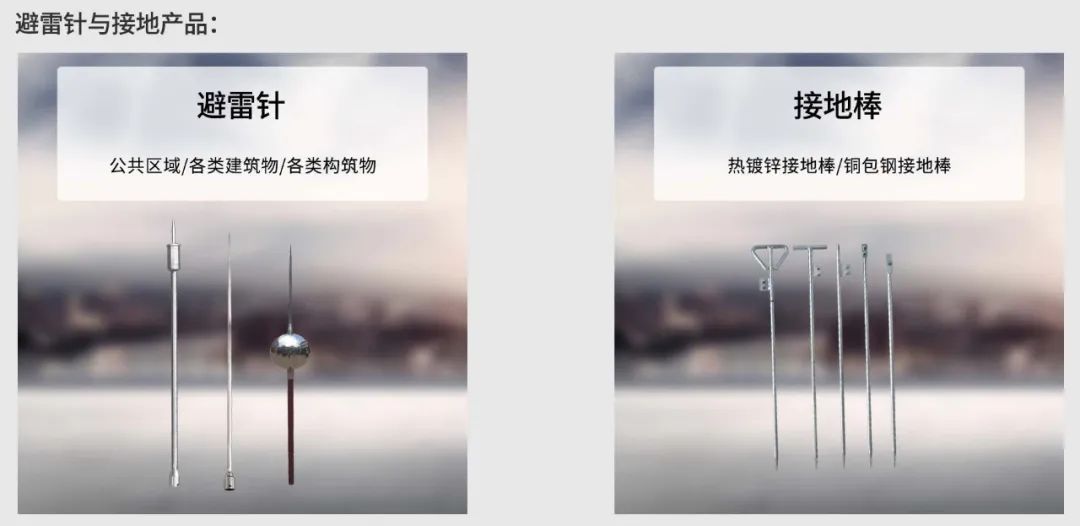

（1）前端部分：安裝在室外的設備遭受直擊雷的概率很大，因此需要考慮直擊雷防護。同為科技（TOWE）針對這一部分直擊雷防護，采用接閃器、引下線、接地裝置把雷電流引下來，然后通過良好的接地裝置迅速而安全地引入大地。

（2）傳輸部分：為使傳輸線路避免遭受直擊雷的損壞，所有的線纜應穿金屬管埋地敷設，并將金屬管兩端可靠接地。傳輸線埋地敷設也并不能完全阻止雷擊設備的發生，統計數據顯示雷擊造成埋地電纜故障大約占總故障的30%左右，即使雷擊比較遠的地方，也仍然會有部分雷電流流入電纜。所以采用帶屏蔽層的線纜或線纜穿鋼管埋地敷設，保持鋼管的電氣連通。

（3）終端部分：終端設備所處的位置一般在監控機房內，監控機房所處的建筑物一般都有比較完善的直擊雷防護措施。若建筑物沒有直擊雷防護措施，可采用在樓頂敷設避雷帶、引下線和良好的接地裝置作為直擊雷防護措施。

2.感應雷防護

（1）前端系統電源防護：奧運安防系統的監控范圍比較大，因此給前端設備供電的線纜一般采用埋地敷設方式，電源系統采用二級防護。在每個桿體的220V電源進線處安裝同為科技（TOWE）TPS二級電源浪涌保護器，在變壓器的輸出端再安裝24V電源浪涌保護器。

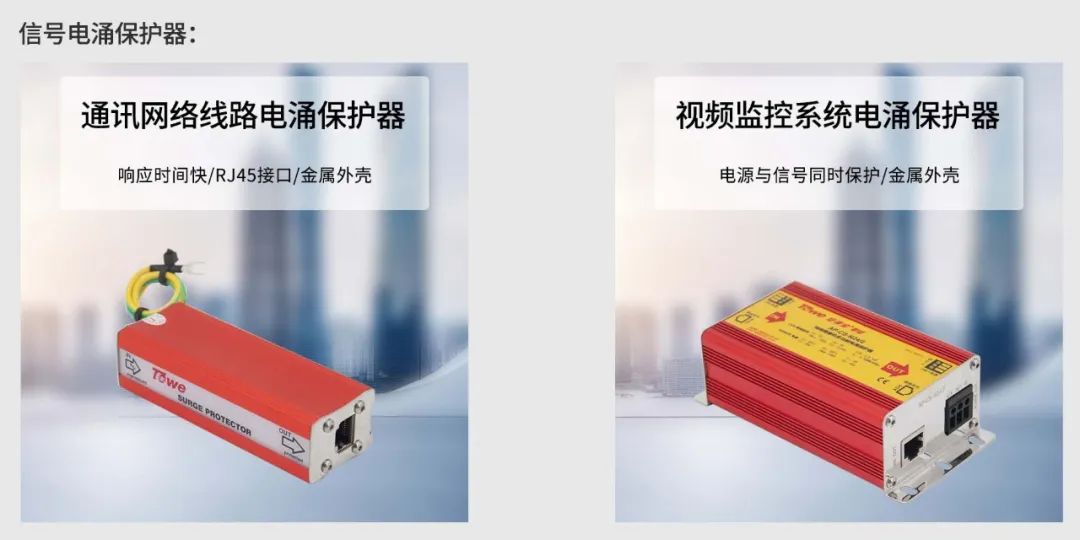

（2）前端系統信號防護：由于采用的是光纖傳輸，在每個桿體均通過光纖轉換器將前端的視頻、控制信號傳輸到監控機房。因此在每個桿體采用同為科技（TOWE）信號浪涌保護器保護前端設備的電源、視頻和控制信號。

（3）監控機房防護：監控機房的電源應做三級防護，即在建筑物總配電進線處安裝第一級電源浪涌保護器，在監控機房的UPS輸入電源端（或機房分配電箱）安裝第二級電源浪涌保護器，在設備端安裝第三級電源浪涌保護器。此外，監控機房應做好等電位連接，計算機機房應在靜電地板下敷設M型等電位均壓網，并應和大樓的接地系統相連接。

二、場館建設雷電防護

2008年奧運會各場館建設初期，基本都有較完善的直擊雷防護系統，因此防護重點在于奧運機房人員和設備的雷擊電磁脈沖防護。

1.電源系統的防護（以國家體育場為例）

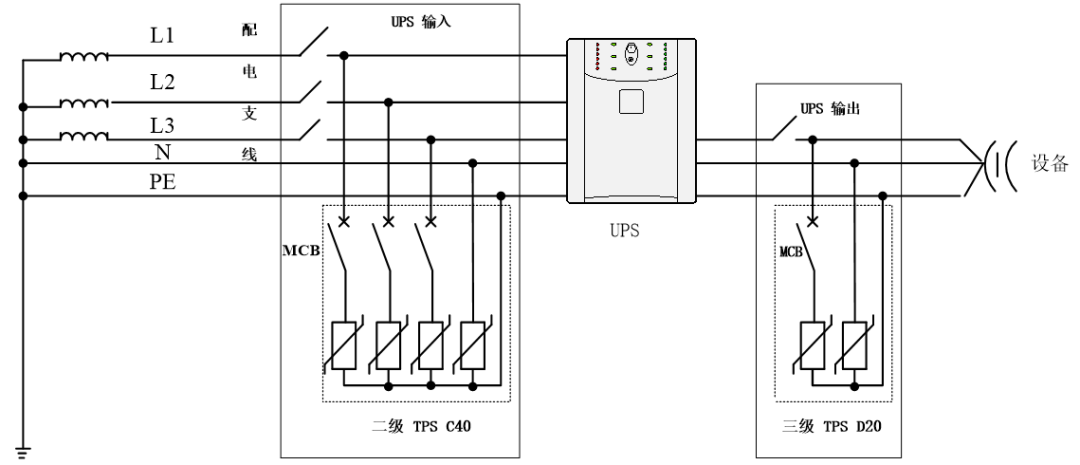

國家體育場的機房防護區域主要包括計算機管理機房（CER）、現場成績處理機房（OVR）和網絡設備間（CCF）。各機房電源均從變壓器的低壓側直接取電，且為雙回路直接供電給UPS的輸入端。因此，采取以下過電壓防護措施：

（1）在UPS上口安裝防雷箱，固定于UPS電池柜上，其中的同為科技（TOWE）SPD型號為TPS C40（In =20kA，Up≤1.8kV）。

（2）分別在UPS配電箱輸出開關下口，安裝一套同為科技（TOWE）單相電源SPD，型號為TPS D20（In =10kA，Up≤1.2kV）。

2.等電位連接（以國家體育場為例）

（1）沒有等電位連接系統的使用50mm2銅編織帶（將銅編織帶安裝在PVC槽內），沿機房四周做一圈等電位連接帶；

（2）在機房防靜電地板上，使用50mm2銅編織帶，沿每排機柜支撐腳相互連接形成等電位連接；相鄰機柜排之間，使用50mm2銅編織帶在機房防靜電地板下連接兩處，機柜支撐腳與地板支架緊固連接；

（3）現安裝的等電位連接帶就近與機房內原等電位連接帶、接地端子、配電箱的PE母線相連接，再與金屬線槽進行有效電氣連接，達到等電位效果；

（4）機房內的設備與機柜外殼連接，機柜二點采用對角不等長的多股銅線與等電位連接帶形成電氣連接。

3.信號系統的防護（以奧運大廈為例）

奧運大廈的網絡系統是奧組委辦公正常運行的重要基礎，其網絡系統采用千兆網。根據相關規范要求，室內網絡系統金屬傳輸線長度超過50米的需要在一端加裝相匹配的信號浪涌保護器。因此，在網絡主機房的交換機出線端安裝同為科技（TOWE）機架式千兆網浪涌保護器。

同為科技（TOWE）在北京奧運會期間各場館的建造和維護過程中，通過對低壓配電線路加裝同為科技（TOWE）相關防雷產品，保障了比賽安全，提升了賽事品質。在未來，同為科技（TOWE）技繼續奉行用戶為先、奮斗為本、創新為魂、發展為綱的企業價值導向，不斷地推動技術創新和產業融合，在萬物互聯時代貢獻己任，專注做好人與設備、設備與設備之間安全智能的電氣聯接，去實現讓我們人類工作生活更安全、更舒適的偉大企業愿景!
